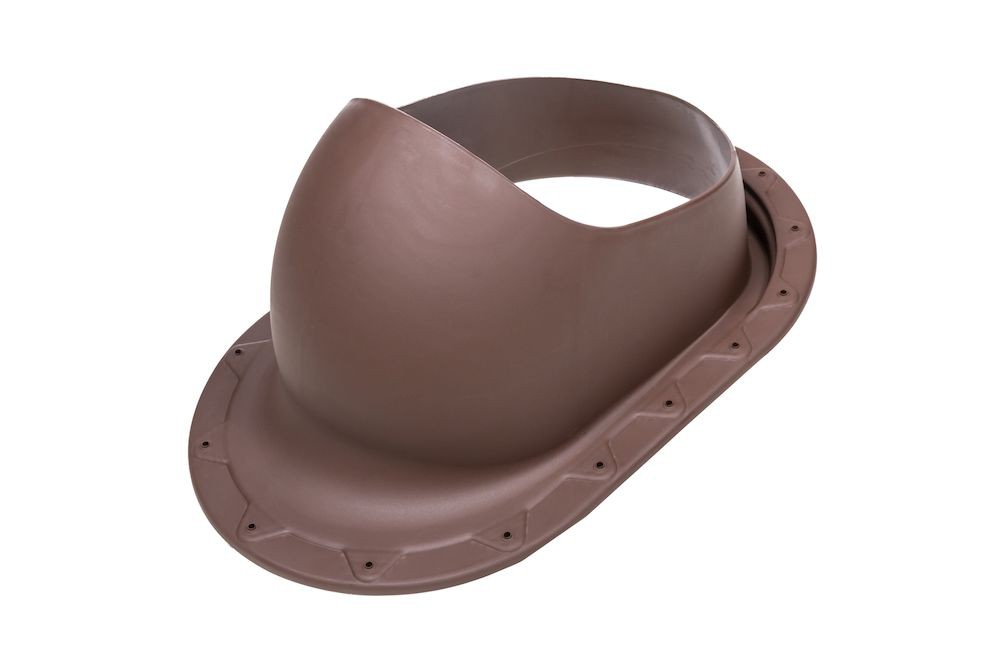

Проходной элемент CLASSIC-XL
Гарантия на материалы от производителя от 20 до 50 лет
Ширина | 347 мм |
Длина | 551 мм |
Комплектация объектов под ключ
Доставка по Твери и области
Осуществляем монтажные работы
Стоимость уточняйте по телефонам:
XL -CLASSIC проходной элемент для монтажа на фальцевой и готовой битумной скатной кровле труб и вентиляторов диаметром 160 –250 мм и XL -резинового ворота. Герметичность монтажа обеспечивается резиновым уплотнителем на внутренней стороне фланца.
Монтаж
Устанавливается при монтаже и на готовую кровлю.
- Допустимый угол наклона для трубы ⌀110 55
- Допустимый угол наклона для трубы ⌀125 55
- Допустимый угол наклона для трубы ⌀160 48
- Допустимый угол наклона для трубы XL ⌀160 47
- Допустимый угол наклона для трубы XL ⌀200 47
- Допустимый угол наклона для трубы XL ⌀250 47
Комплект
- XL -проходной элемент
- XL -кольцо гидрозатвора
- шаблон и набор крепежа (саморезы 18х38 мм б/ш в цвет+насадка).
Ширина | 347 мм |
Длина | 551 мм |
Покрытия
![Проходной элемент CLASSIC-XL — Коричневый — фото](/netcat_files/generated/2002/2711/168x140/1139/9453/dcc8931e1094930fe56c491d35210706.jpg?crop=0%3A0%3A0%3A0&hash=eb37ea8d6b75d41ee7e3055b8a096d22&resize_mode=1&wm_m=0)
Коричневый
![Проходной элемент CLASSIC-XL — Черный — фото](/netcat_files/generated/2002/2711/168x140/1139/9457/dcc8931e1094930fe56c491d35210706.jpg?crop=0%3A0%3A0%3A0&hash=eb37ea8d6b75d41ee7e3055b8a096d22&resize_mode=1&wm_m=0)
Черный
![Проходной элемент CLASSIC-XL — Зеленый — фото](/netcat_files/generated/2002/2711/168x140/1139/9451/dcc8931e1094930fe56c491d35210706.jpg?crop=0%3A0%3A0%3A0&hash=eb37ea8d6b75d41ee7e3055b8a096d22&resize_mode=1&wm_m=0)
Зеленый
![Проходной элемент CLASSIC-XL — Серый — фото](/netcat_files/generated/2002/2711/168x140/1139/9455/dcc8931e1094930fe56c491d35210706.jpg?crop=0%3A0%3A0%3A0&hash=eb37ea8d6b75d41ee7e3055b8a096d22&resize_mode=1&wm_m=0)
Серый
![Проходной элемент CLASSIC-XL — Кирпичный — фото](/netcat_files/generated/2002/2711/168x140/1139/9452/dcc8931e1094930fe56c491d35210706.jpg?crop=0%3A0%3A0%3A0&hash=eb37ea8d6b75d41ee7e3055b8a096d22&resize_mode=1&wm_m=0)
Кирпичный
![Проходной элемент CLASSIC-XL — Красный — фото](/netcat_files/generated/2002/2711/168x140/1139/9454/dcc8931e1094930fe56c491d35210706.jpg?crop=0%3A0%3A0%3A0&hash=eb37ea8d6b75d41ee7e3055b8a096d22&resize_mode=1&wm_m=0)
Красный
Технический паспорт CLASSIC-XL
(.pdf 125 КБ)
Монтаж проходного элемента CLASSIC-XL
(.pdf 919 КБ)

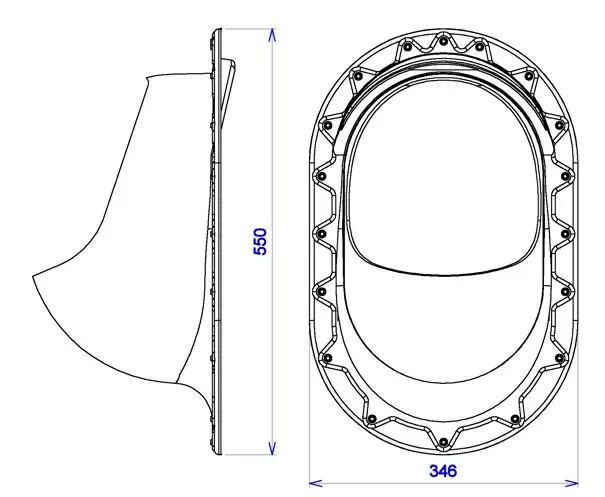

Чертёж CLASSIC-XL
(.webp 19 КБ)
