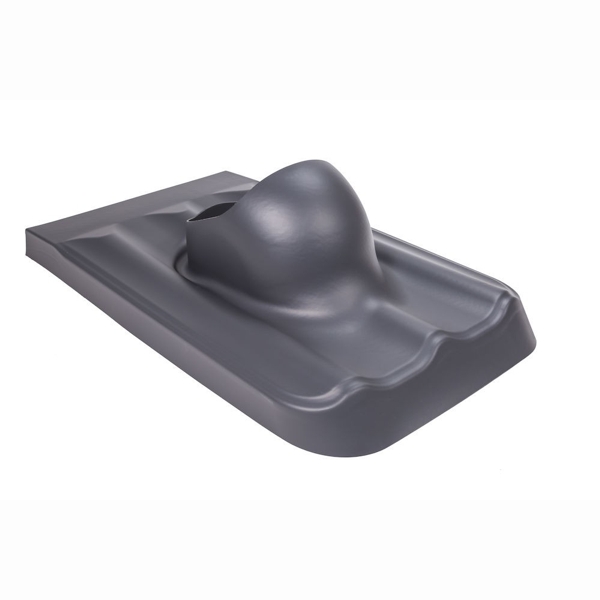

Проходной элемент XL UNIVERSAL/PELTI
Гарантия на материалы от производителя от 20 до 50 лет
Ширина | 545 мм |
Длина | 960 мм |
Комплектация объектов под ключ
Доставка по Твери и области
Осуществляем монтажные работы
Стоимость уточняйте по телефонам:
XL -UNIVERSAL/PELTI проходной элемент для монтажа на металлочерепице независимо от профиля и на всех видах цементно-песчаной и керамической черепицы труб и вентиляторов диаметром 160 –250 мм и XL -резинового ворота.
У проходного элемента вырезается профиль нижнего торца и боковых поверхностей в соответствии с профилем кровельного покрытия, что позволяет обеспечить полную герметичность монтажа. Верхний край заводится под конек или уплотняется лентой для примыканий.
Монтаж
- Допустимый угол наклона для трубы ⌀110 45
- Допустимый угол наклона для трубы ⌀125 40
- Допустимый угол наклона для трубы ⌀160 27
- Допустимый угол наклона для трубы XL ⌀160 47
- Допустимый угол наклона для трубы XL ⌀200 47
- Допустимый угол наклона для трубы XL ⌀250 47
Высота профиля и место установки уплотнителя гидрозатвора могут изменить допустимый угол уклона.
Комплект
- XL -проходной элемент
- XL -кольцо гидрозатвора
- уплотнительная лента (3 шт.)
- монтажная инструкция
- набор крепежа (саморезы 8х65 мм в цвет)
Ширина | 545 мм |
Длина | 960 мм |
Покрытия
![Проходной элемент XL UNIVERSAL/PELTI — Коричневый — фото](/netcat_files/generated/2002/2711/168x140/1140/9468/dcc8931e1094930fe56c491d35210706.jpg?crop=0%3A0%3A0%3A0&hash=eb37ea8d6b75d41ee7e3055b8a096d22&resize_mode=1&wm_m=0)
Коричневый
![Проходной элемент XL UNIVERSAL/PELTI — Черный — фото](/netcat_files/generated/2002/2711/168x140/1140/9469/dcc8931e1094930fe56c491d35210706.jpg?crop=0%3A0%3A0%3A0&hash=eb37ea8d6b75d41ee7e3055b8a096d22&resize_mode=1&wm_m=0)
Черный
![Проходной элемент XL UNIVERSAL/PELTI — Зеленый — фото](/netcat_files/generated/2002/2711/168x140/1140/9470/dcc8931e1094930fe56c491d35210706.jpg?crop=0%3A0%3A0%3A0&hash=eb37ea8d6b75d41ee7e3055b8a096d22&resize_mode=1&wm_m=0)
Зеленый
![Проходной элемент XL UNIVERSAL/PELTI — Серый — фото](/netcat_files/generated/2002/2711/168x140/1140/9471/dcc8931e1094930fe56c491d35210706.jpg?crop=0%3A0%3A0%3A0&hash=eb37ea8d6b75d41ee7e3055b8a096d22&resize_mode=1&wm_m=0)
Серый
![Проходной элемент XL UNIVERSAL/PELTI — Кирпичный — фото](/netcat_files/generated/2002/2711/168x140/1140/9472/dcc8931e1094930fe56c491d35210706.jpg?crop=0%3A0%3A0%3A0&hash=eb37ea8d6b75d41ee7e3055b8a096d22&resize_mode=1&wm_m=0)
Кирпичный
![Проходной элемент XL UNIVERSAL/PELTI — Красный — фото](/netcat_files/generated/2002/2711/168x140/1140/9473/dcc8931e1094930fe56c491d35210706.jpg?crop=0%3A0%3A0%3A0&hash=eb37ea8d6b75d41ee7e3055b8a096d22&resize_mode=1&wm_m=0)
Красный
Технический паспорт XL UNIVERSAL/PELTI
(.pdf 128 КБ)

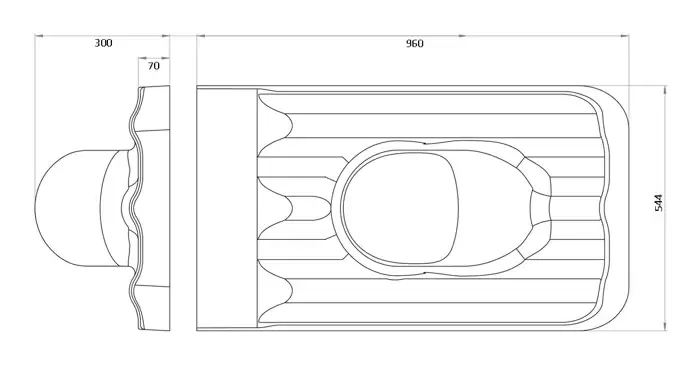

Чертёж XL UNIVERSAL/PELTI
(.webp 8 КБ)
Инструкция по монтажу
(.pdf 694 КБ)
